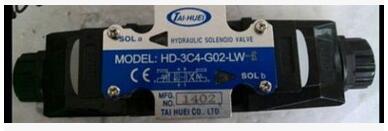

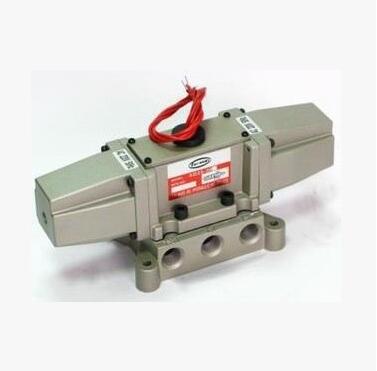

TAI-HUEI臺輝電磁閥HD-3C2-G02 HD-3C2-G03

型號說明

型式TH-811

口徑 流量 使用壓力 許容背壓 切換頻率 HD-G02 60 l/min 350 Kgf/cm 70-160Kgf/cm AC240回/分 RF120回/分 CYCLE/min

註 : 流量、機種、電壓、R port 背壓隨迴路而異

電磁線圈特性

電壓 (V) 交流 直流 交直流 定格電壓10% AC110V AC220V DC12V DC24V RF110V RF220V 保持電流10% 0.6A 0.3A 2.6A 1.3A 0.38A 0.19A 起動電流10% 2.26A 1.23A - - - -

特性

1.	本體雙回油溝，及油溝加大，使其通過流量增加，使用壓力並提高。
2.	全新CNC精密車床加工，減少高壓時造成切角或滑動受阻現(xiàn)象發(fā)生。
3.	內部抵抗大幅提高。
4.	許容背壓大幅提高。
5.	浸式電磁設計，作動平穩(wěn)，噪音小。
6.	本公司線圈採一體成型，防潮效果佳，散熱好，耐高溫。
7.	本電磁閥採5油孔電磁鐵操作的3位4通或2位4通滑閥式方向控制閥。適用於油路塊或底板按裝。
8.	本公司電磁閥按裝尺寸均符合國際標準，故具有?對的互換性。
9.	附霓虹指示燈可指示動作方向。
10.	DIN TYPE插頭式接電盒雙邊皆附方向指示燈。

注意事項

1. 無彈簧形閥以水平安裝為妥
2. 安裝面與閥面同保持3.2Z表面
3. R孔不能阻塞使用否則影響效果
4. 盒式(BOX)接線盒已附上COM線請勿再自行接線

外觀尺寸圖 // 點圖放大 //

HD-XXX-G02-DL-F-AC

HD-XXX-G02-DL-F-DC

部分型號：
臺輝電磁閥線圈
臺灣臺輝TAI-HUEI電磁閥部分型號：HD-2B2-G02-LW-F HD-2B3-G02-LW-F HD-2B8-G02-LW-F
HD-2B2B-G02-LW-FHD-2B3B-G02-LW-F HD-2B2L-G02-LW-F HD-2B3L-G02-LW-F  HD-2B8L-G02-LW-F
HD-2B2A-G02-LW-F HD-2B3A-G02-LW-F HD-2B4A-G02-LW-F HD-2B11B-G02-LW-FHD-2B12B-G02-LW-F
HD-2B6B-G02-LW-F HD-2B8B-G02-LW-F HD-2B10B-G02-LW-FHD-3C2-G02-LW-F HD-3C3-G02-LW-F
HD-3C4-G02-LW-F HD-3C5-G02-LW-FHD-3C6-G02-LW-F HD-3C7-G02-LW-F HD-3C8-G02-LW-F
HD-3C9-G02-LW-FHD-3C10-G02-LW-F HD-3C11-G02-LW-F HD-3C12-G02-LW-F HD-3C60-G02-LW-F
HD-2D2-G02-LW-F HD-2D3-G02-LW-FHD-2B2-G02-DL-F HD-2B3-G02-DL-F HD-2B8-G02-DL-F HD-2B2B-G02-DL-F
HD-2B3B-G02-DL-F HD-2B2L-G02-DL-F HD-2B3L-G02-DL-F  HD-2B8L-G02-DL-FHD-2B2A-G02-DL-F HD-2B3A-G02-DL-F
HD-2B4A-G02-DL-F HD-2B11B-G02-DL-FHD-2B12B-G02-DL-F HD-2B6B-G02-DL-F HD-2B8B-G02-DL-F HD-2B10B-G02-DL-F
HD-3C2-G02-DL-F HD-3C3-G02-DL-F HD-3C4-G02-DL-F HD-3C5-G02-DL-FHD-3C6-G02-DL-F HD-3C7-G02-DL-F HD-3C8-G02-DL-F
HD-3C9-G02-DL-FHD-3C10-G02-DL-F HD-3C11-G02-DL-F HD-3C12-G02-DL-F HD-3C60-G02-DL-FHD-2D2-G02-DL-F
HD-2D3-G02-DL-F臺灣臺輝TAI-HUEI電磁閥產(chǎn)品：1、本體雙回油溝，及油溝加大，使其通過流量增加，使用壓力并提高2、

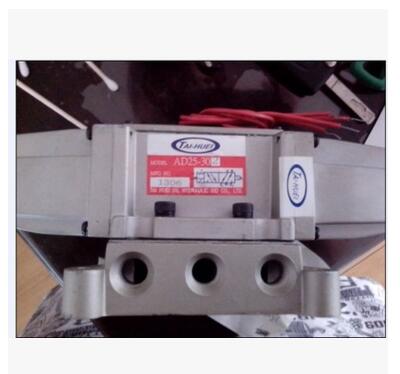

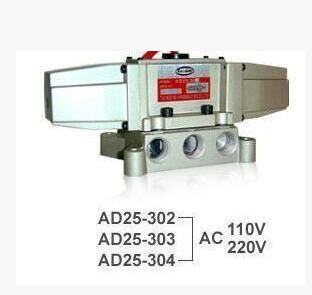

AD15-304，HD-3C2-G02-LW,HD-3C2-G03-LW-F 220V，HD-3C10-G03,HD-2B2-G03，HD-2B2-G03-LW-F DC24V，HD-3C4-G02-LW-F DC24V，
HD-3C10-G03-LW-F DC24V，HD-G03-3C10-LW-AC220V,HD-G03-2B2-LW-AC220V，HD-3C2-G03-LW-F-20V,HD-3C4-G03-LW-F-20V，
HD-3C60-G02，HD-2B3B-G02
HD-2A*-G02-LW-AC，HD-2B*-G02-LW-AC，HD-3C*-G02-LW-AC，HD-2B*-G03-LW-AC，HD-3C*-G03-LW-AC，HD-2B*-G02-LW-DC，
HD-3C*-G02-LW-DC，HD-2B*-G03-LW-DC
部分型號：

HD-3C2-G02 HD-3C2-G03 HD-3C3-G02 HD-3C3-G03

HD-3C4-G02 HD-3C4-G03 HD-3C40-G02 HD-3C40-G03

HD-3C5-G02 HD-3C5-G03 HD-3C6-G02 HD-3C6-G03

HD-3C60-G02 HD-3C60-G03 HD-3C7-GO2 HD-3C7-G03

HD-3C8-G02 HD-3C8-G03 HD-3C9-G02 HD-3C9-G03

HD-3C10-G02 HD-3C10-G03 HD-3C11-G02 HD-3C11-G03

HD-3C12-G02 HD-3C12-G03 HD-3C25-G02 HD-3C25-G03

HD-3C29-G02 HD-3C29-G03 HD-3C48-G02 HD-3C48-G03

HD-3C94-G02 HD-3C94-G03

HD-2D2-G02 HD-2D2-G03 HD-2D3-G02 HD-2D3-G03

HD-2D4-G02 HD-2D4-G03 HD-2D40-G02 HD-2D40-G03

HD-2D7-G02 HD-2D7-G03 HD-2D2A-G02 HD-2D2A-G03

HD-2D3A-G02 HD-2D3A-G03 HD-2D4A-GO2 HD-2D4A-G03

HD-2D40A-G02 HD-2D40A-G03 HD-2D5A-G02 HD-2D5A-G03

HD-2D6A-G02 HD-2D6A-G03 HD-2D60A-G02 HD-2D60A-G03

HD-2D7A-G02 HD-2D7A-G03 HD-2D9A-G02 HD-2D9A-G03

HD-2D10A-G02 HD-2D10A-G03 HD-2D11A-G02 HD-2D11A-G03

HD-2D12A-G02 HD-2D12A-G03
HD-2A2-G02 HD-2A2-G03 HD-2A3-G02 HD-2A3-G03
HD-2A14-G02 HD-2A14-G03 HD-2A2L-G02 HD-2A2L-G03
HD-2A3L-G02 HD-2A3L-G03 HD-2A14L-G02 HD-2A14L-G03
HD-2B2-G02 HD-2B2-G03 HD-2B3-GO2 HD-2B3-G03
HD-2B8-G02 HD-2B8-G03 HD-2B29-G02 HD-2B29-G03
HD-2B2L-G02 HD-2B2L-G03 HD-2B3L-G02 HD-2B3L-G03
HD-2B8L-G02 HD-2B8L-G03 HD-2B29L-G02 HD-2B29L-G03
HD-2B2A-G02 HD-2B2A-G03 HD-2B3A-G02 HD-2B3A-G03
HD-2B4A-G02 HD-2B4A-G03 HD-2B40A-G02 HD-2B40A-G03
HD-2B5A-G02 HD-2B5A-G03 HD-2B6A-G02 HD-2B6A-G03
HD-2B60A-G02 HD-2B60A-G03 HD-2B7A-G02 HD-2B7A-G03
HD-2B8A-G02 HD-2B8A-G03 HD-2B9A-G02 HD-2B9A-G03
HD-2B10A-G02 HD-2B10A-G03 HD-2B11A-GO2 HD-2B11A-G03
HD-2B12A-G02 HD-2B12A-G03 HD-2B25A-G02 HD-2B25A-G03
